一、S型銅制散熱器概述

1.S型銅制散熱器由銅管繞銅片構成，熱工性能好；

2.S型銅制散熱器適應于采暖，空調，冷卻，除濕，烘干等工程系統；

3.S型銅制散熱器為“s”型彎管直通式結構，適于蒸汽熱源；

4.S型銅制散熱器型號表示說明：S①②—③—④

①—散熱管排數（1排，2排）；

②—散熱管翅片片距（R，M，T）

③—散熱器表面管數（根）

④—散熱器有效管長（吋）

5.S型銅制散熱器的散熱管特征：采用Φ16×1紫銅管繞10×0.2mm紫銅帶，然后整體搪錫處理，傳熱系數高，耐腐蝕，按其單位長度散熱量大小， 分三種 片距分別為R（片距3.2），中M（片距4.2），小T（片距6.5）；

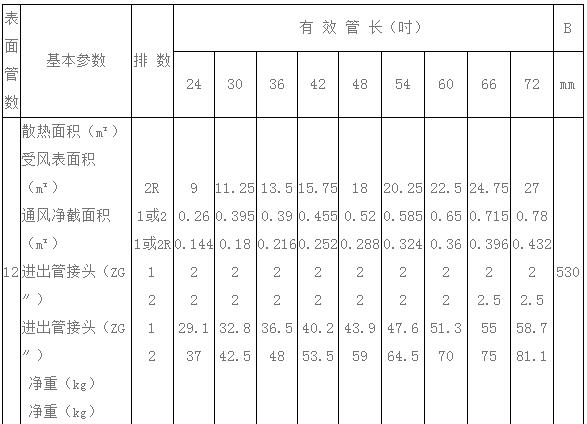

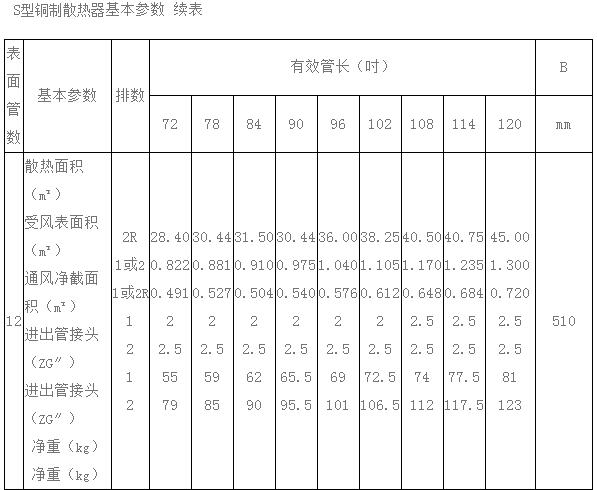

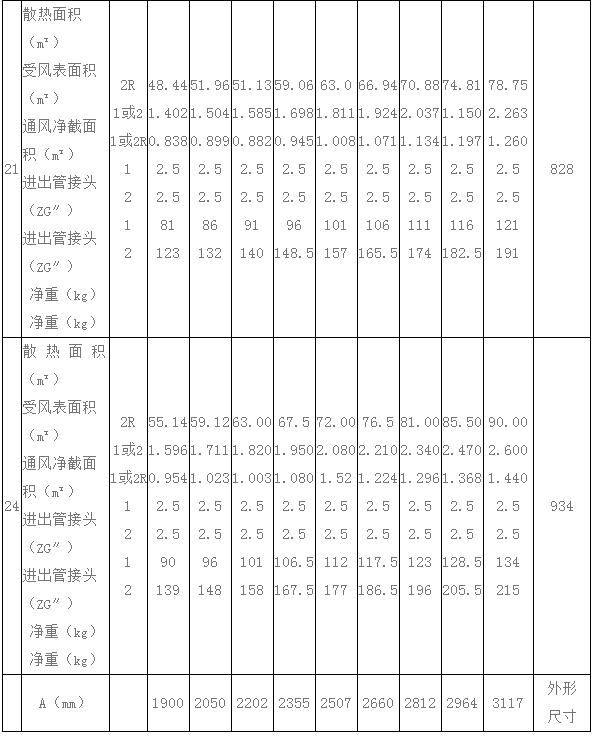

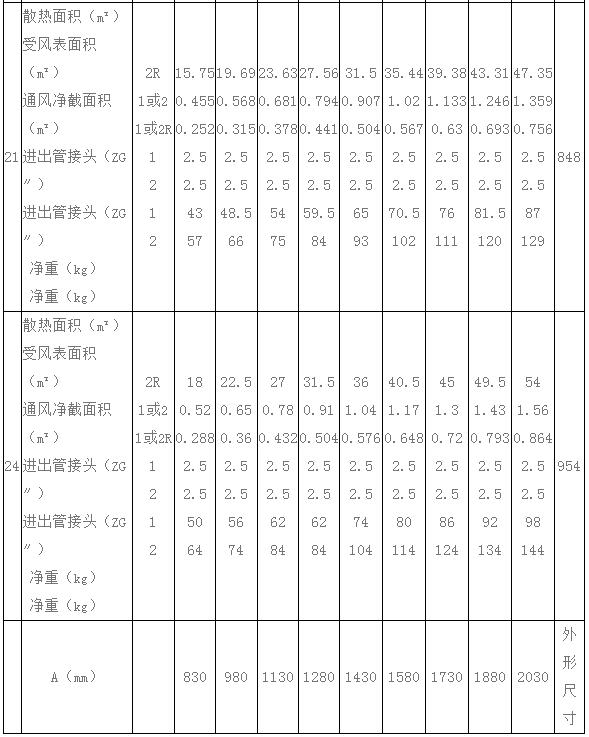

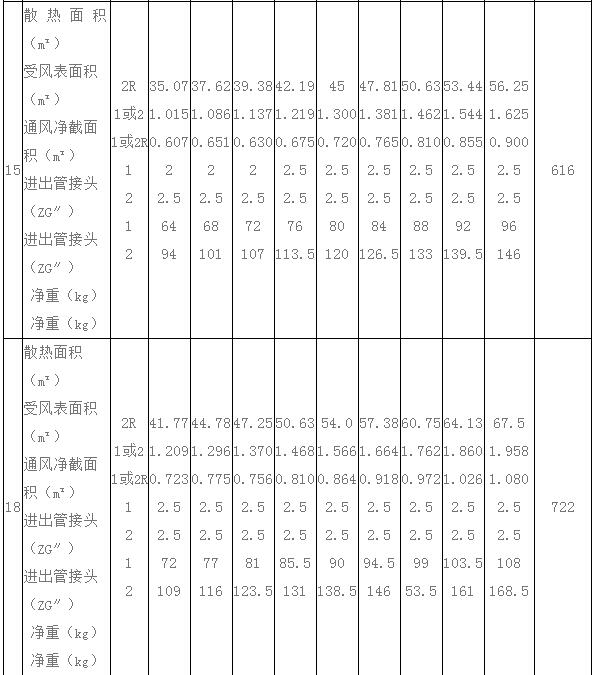

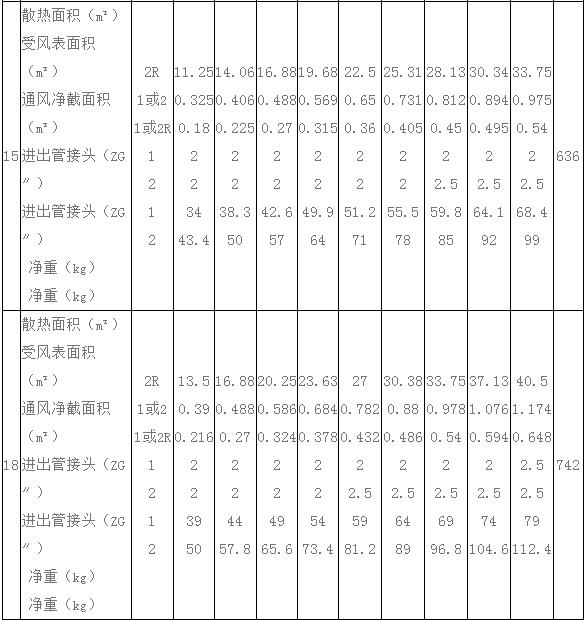

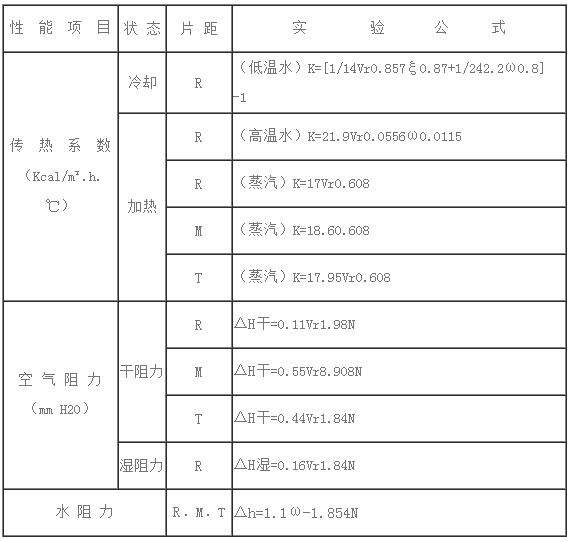

6.S型銅制散熱器的散熱管結構參數表

表3:中基本參數數據域不同排數，不同片距型散熱器換算式：

散熱面積：

2M型=2R型×0.77

2T型=2R型×0.54

1R=2R×0.5

1M型=2R×0.385

1T型=2R×0.27

產品凈重：

1M型=1R型×0.94

2M型=2R型×0.92

1T型=1型R×0.85

2T型=2R型×0.78

通風凈截面積：

M型=R型×1.015

T型=R型1.035
